WS63 AmoledOS

这是什么

把 AmoledOS 从 ESP32-S3 搬到 WS63，跑在一块能握在手里的 240×320 电容触摸屏上。7 个表盘、15 个应用、SD 卡上的中文点阵字库，以及一套让它能被脚本驱动、被抓屏、被逐页巡查的工具链。

上游那套界面原本长在 ESP32-S3 的 368×448 圆角 AMOLED 上。这个项目把它搬到 WS63（HiSpark 的 RISC-V Wi-Fi / 蓝牙 / 星闪芯片）和微雪 2 寸电容触摸屏上，并按新分辨率重排了每一页的布局——不是等比缩小。

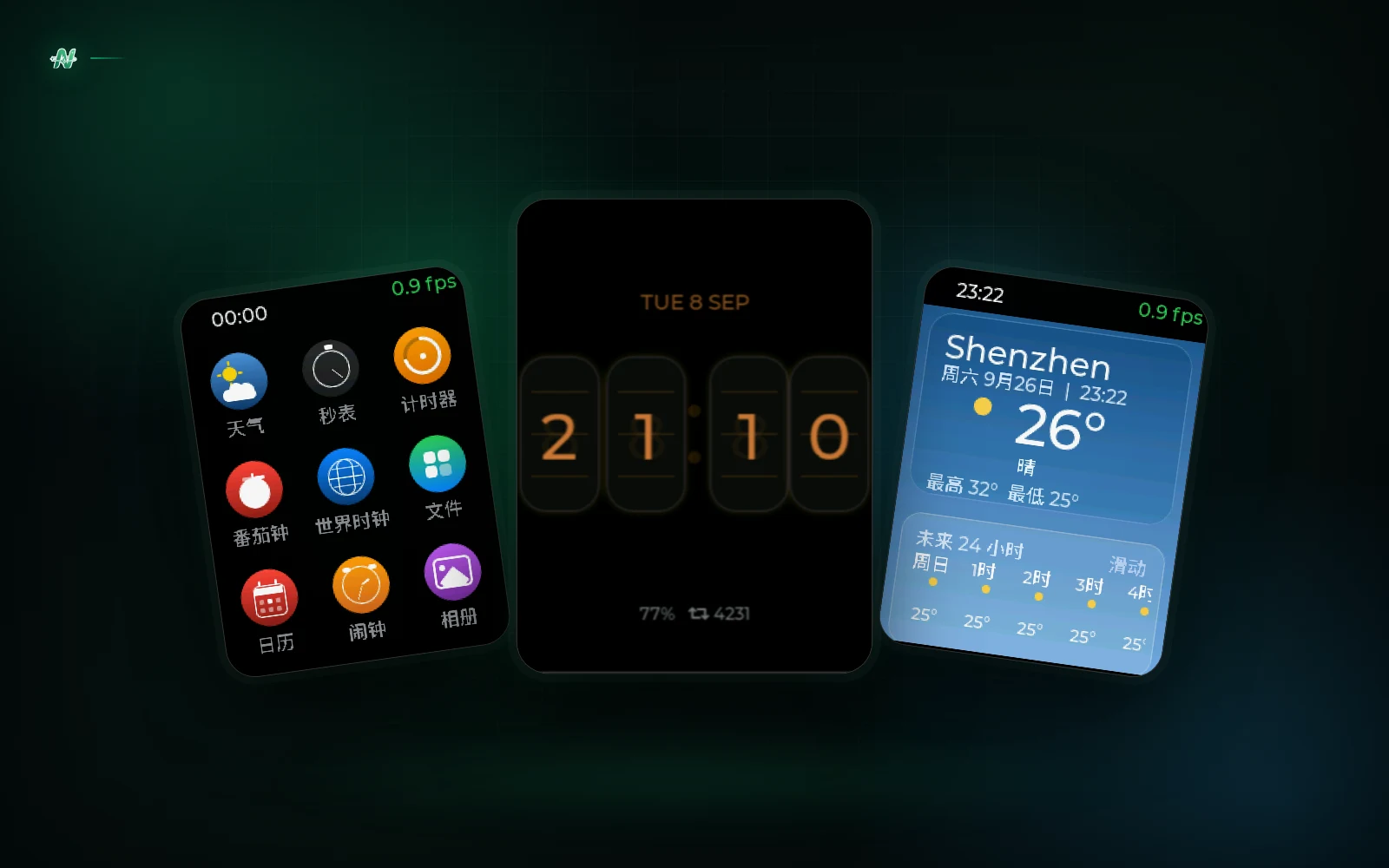

上面和下面所有界面图，都是从板子上抓的真实像素，不是仿真截图，也不是设计稿。

界面

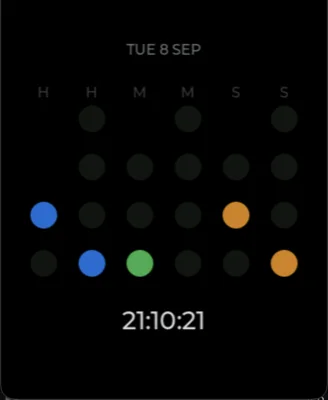

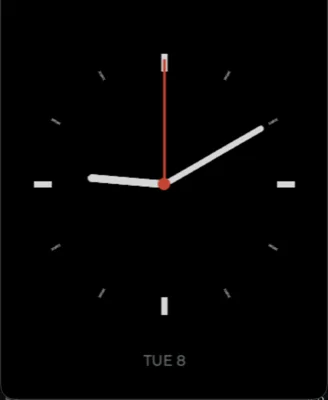

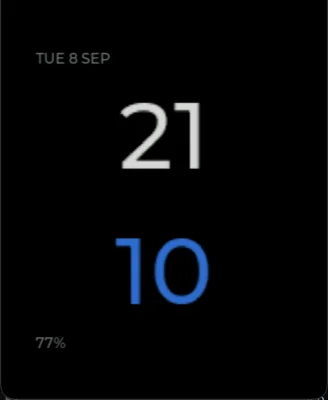

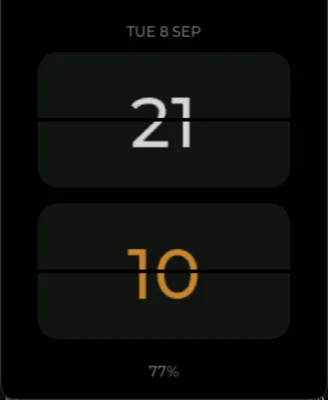

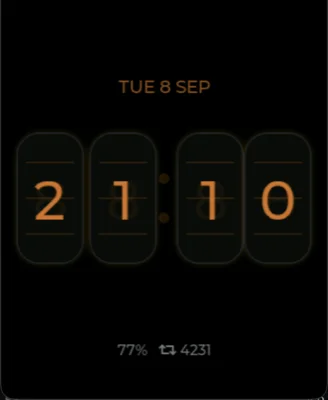

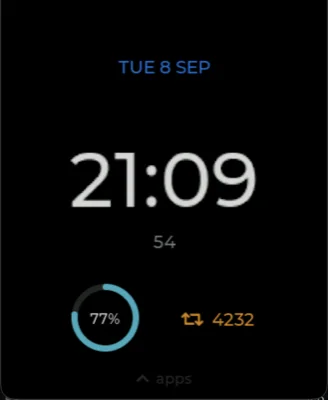

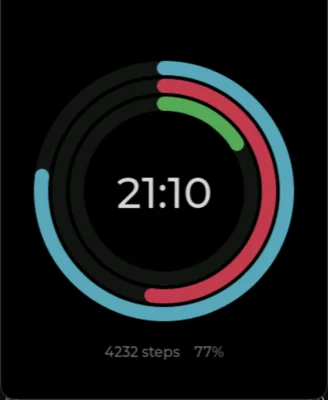

7 个表盘，随时切换：数字、指针、极简、圆环、翻页、二进制、辉光管。

面板从上游的 368×448 换成 240×320，aos_face_*.c 里的坐标常量都改过，所以和上游对不上是预期内的。

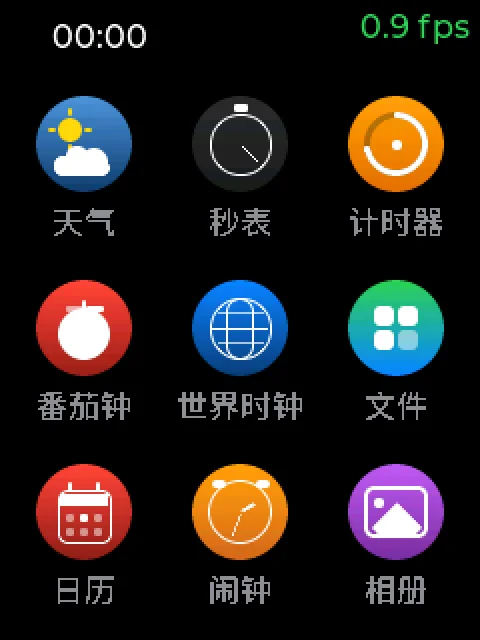

启动器有三种样式：列表、分页网格、蜂窝；支持文件夹归类，菜单布局从 SD 卡的 menu.txt 读取（上游是编译期写死的）。

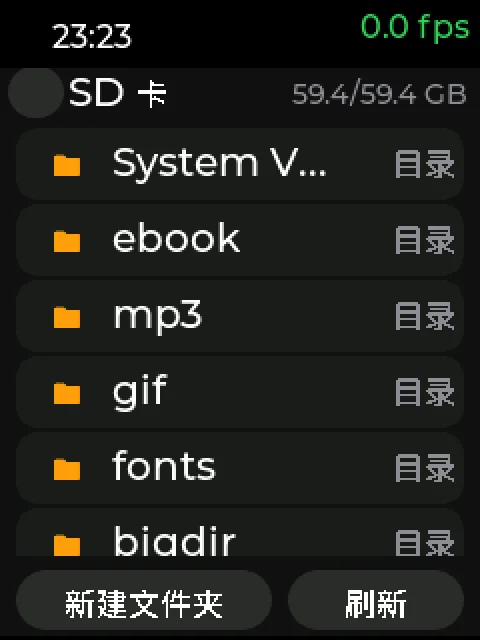

文件管理是上游没有、本移植新增的：浏览、新建、删除、重命名、文本分页阅读（记阅读位置）、图片与 GIF 预览、容量显示。它背后是一整套 FAT 文件系统栈。

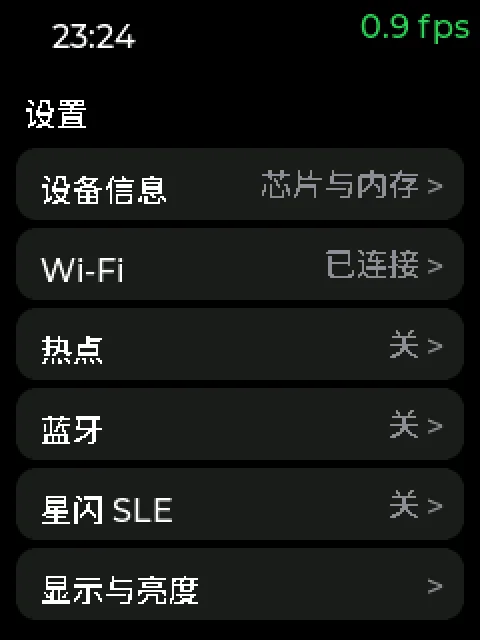

设置是手机样式的多页结构：设备信息、Wi-Fi、热点、蓝牙、星闪 SLE、显示与亮度。Wi-Fi 扫描连接、蓝牙改广播名、星闪开关都是真的走射频。

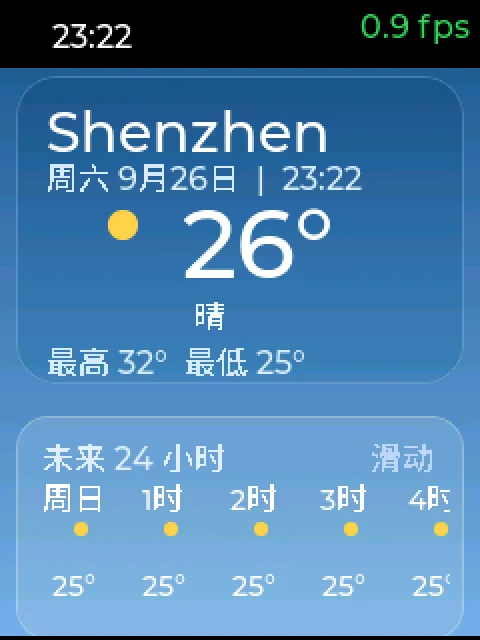

天气接和风天气的 HTTPS 接口，数据是 gzip 压缩的，板上就地解压。

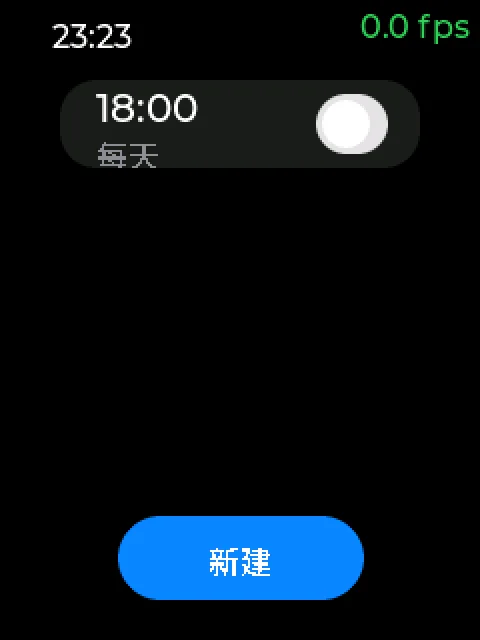

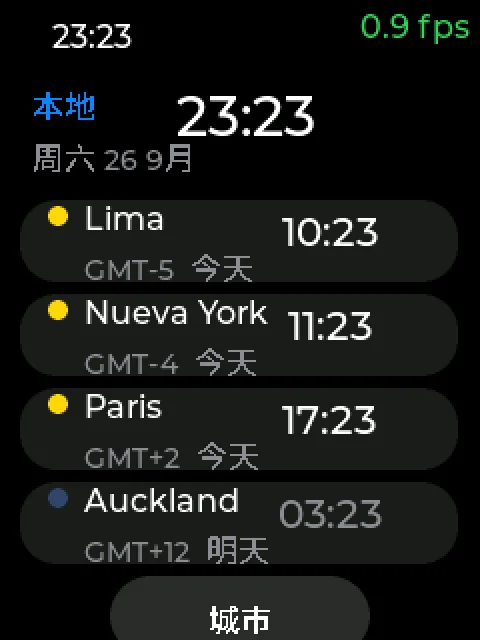

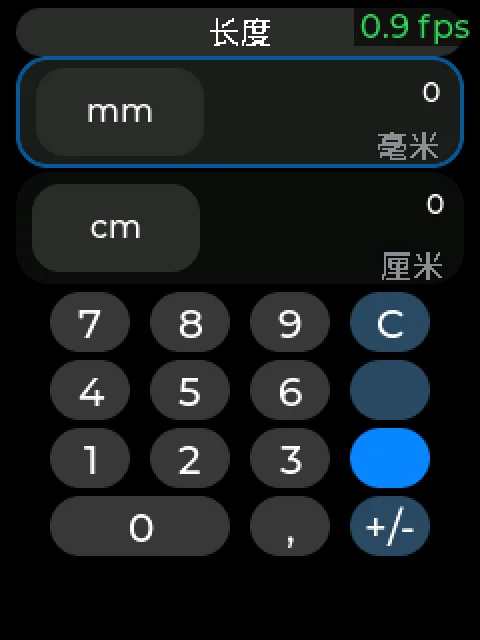

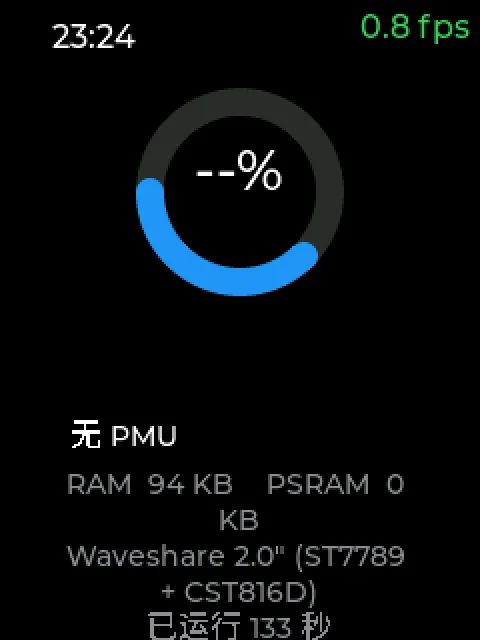

15 个应用

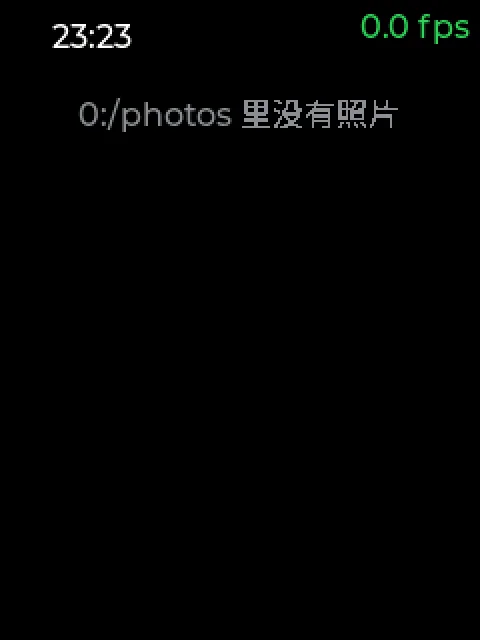

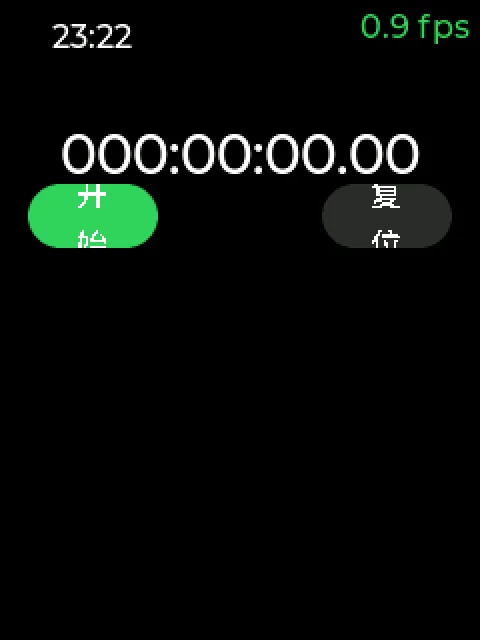

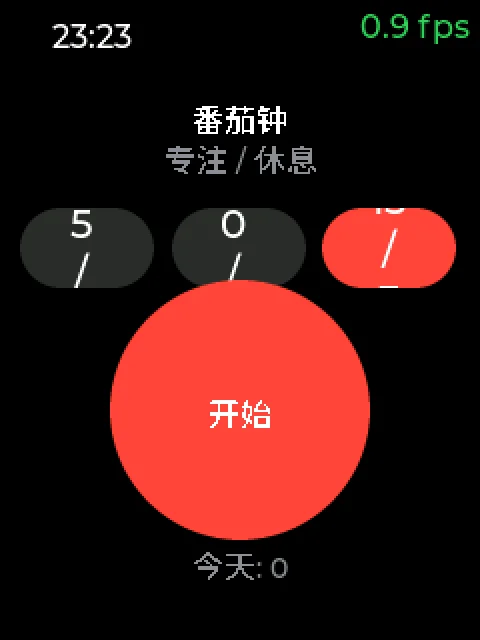

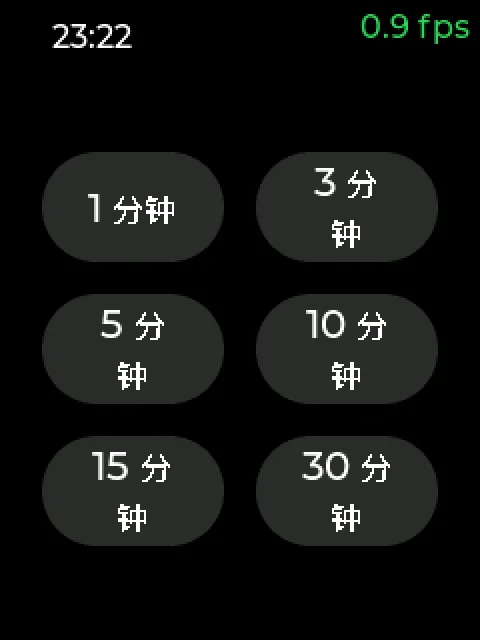

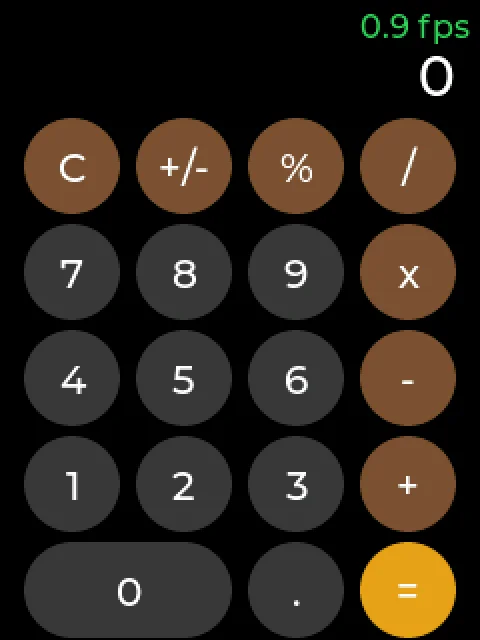

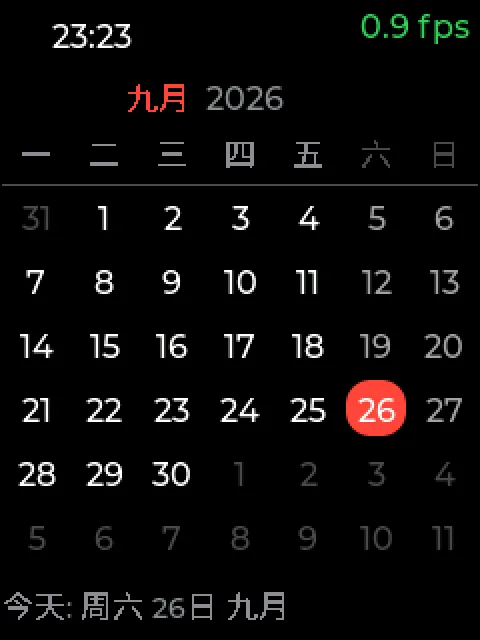

已经启用 15 个：

另外 9 个源码在、没有注册：其中 8 个各自在等一块硬件或一个服务（水平仪、运动、音乐、打鸭子、空中鼠标、配对、通知、遥控）——不是没做；剩下那个是被 WS63 版替代的上游设置。比如音乐只差 aos_hal_player_* / aos_hal_volume_* 六个 HAL 函数（需要音频解码和 I2S 输出），通知和遥控缺的是手机侧的服务，不是芯片能力：WS63 有完整的 BLE 协议栈，固件里那部分（.bth_text_flash + .btc_text_flash）合计 705029 字节，约 688 KB。

逐项的启用状态、缺什么、为什么，见 docs/Features.md。

硬件

接线只有两个坑，但都会让人卡很久，而且现象都不指向真正的原因：

SD 卡的 VCC 要接 5V，不能接 3.3V。 模块板载 LDO，3V3 轨供不出 SD 卡初始化时的电流脉冲。看起来像是驱动写错了——屏幕完全正常、背光亮、能显示，而 SD 卡全程静默，命令发出去没有任何回应，日志里连错误码都没有。

MISO 必须用 GPIO5。 WS63 的 SPI0 输入只有 GPIO11 和 GPIO5 两个可选脚，但 GPIO9 与 GPIO11 是上电配置字，同时为高会被判为“禁止”，芯片直接进下载模式。模块上的电平转换芯片会把 MISO 线拉高——于是接 GPIO11 就等于把板子按住不让它启动。表现是烧录成功但板子不跑新固件，很容易误判成烧录失败。

完整接线表、每个引脚的作用、以及为什么片选必须是软件 GPIO，见 docs/Hardware.md。

装起来

本工程是 WS63 SDK 里的一个样例，所以要先有 SDK：

git clone https://gitcode.com/HiSpark/fbb_ws63.git

需要上面那块板子、一张 FAT32 的 microSD 卡、一根能传数据的 USB 线。工具链随 SDK 提供，cmake 要在 PATH 里。

1. 放进工程

把本仓库的 waveshare_2inch_amoledos/ 整个复制到 <SDK>/src/application/samples/peripheral/。

2. 接入 SDK

改 3 个文件、加 1 个目录；也可以让脚本一次做完：

python tools/install_into_sdk.py --sdk <SDK>/src

脚本幂等，--dry-run 可预演。逐条步骤和每一步的理由在 docs/SOP.md 第 3 节，那里也有一张可以照着核对的总表。

这一步会是这个项目里最容易出错的地方，而且错了多半是静默的：Kconfig 会把不认识的开关悄悄丢掉、样例开关关闭时构建照样成功。所以 SOP 里把每一个坑的现象都写出来了——构建成功但功能不对时，先回那一节对照。

3. 编译

cd <SDK>/src
rm -rf output
python build.py ws63-liteos-app

python build.py 是 SDK 自带的入口，不需要额外装什么。改过 Kconfig 之后必须先清 output/，否则 CMake 不会重新 configure。

4. 准备 SD 卡

卡上要有字库，否则界面能跑但汉字显示不出来。字库不用自己生成——waveshare_2inch_amoledos/sd_assets/fonts/hzk16.bin 里有一份现成的（678 KB，从 Noto Sans SC 渲染，OFL 许可），拷到卡的 fonts/ 下就行。

要换字体、调字重可以自己生成，命令见 docs/SOP.md 第 4 节。

天气要自己注册凭据。 和风天气的 API host 与 key 是每个使用者自己的，不随仓库分发：

cd <SDK>/src/application/samples/peripheral/waveshare_2inch_amoledos/amoledos_port
cp qweather_config.h.example qweather_config.h

不填也能编过固件，只是天气页拿不到数据。

5. 烧录

按 SDK 的常规方式烧录，串口 115200。首次烧录或板子跑飞时可能不响应下载握手，按一下板上的 RESET 再试。

起来的标志是串口出现这三行：

[WS63][UI] original runtime started; touch=yes
[WS63][FS] mount ok
[WS63][FS] selftest PASS ro=0

第三行是开机自检——它跑一遍完整的写路径（建目录、写、读回比对、重命名、删除），任何一段坏了都会在这里停下并报出是哪一段。

卡带上一处本层修不了的损坏时（掉电或拔卡打断过写入的卡），自检多报两行，并把写路径换到 0:/_fstest1/ 验完：

[WS63][FS] selftest residue dir=0:/_fstest entries=2 first=psobe.bin
[WS63][FS] selftest PASS ro=0 residue=1

residue=1 说的是 0:/_fstest/ 里有 f_readdir 列得出、f_unlink 永远匹配不上的目录项：FatFs 按大写的 8.3 字节逐个比较名字（ff.c:2485），而 create_name 写出去的 SFN 一定是大写（ff.c:2948），字节不符合这个形态的项就留在那里，名字对它无效。写通道不受影响；PC 上的 FAT 驱动按大小写不敏感匹配名字，这类项在 PC 上删得掉。

在电脑上看界面

改版式不必每次刷机。同一套界面代码可以在 PC 上编译运行：

bash host_tools/build_port.sh run
AOS_SIM_VIEW=aos.settings bash host_tools/build_port.sh run

它跑的是本仓库的界面代码，屏幕尺寸取自本工程的 aos_hal.h（240×320），所以版式和板子上一致。还能跑官方那套布局审计——遍历 LVGL 对象树，报文字溢出、跑出屏幕这类问题，比肉眼靠谱。

板端出图可信，PC 端试版式快，两条路互补。见 host_tools/README.md。

项目结构

WS63_AmoledOS/
├── waveshare_2inch_amoledos/   固件源码，放进 SDK 的那个目录
│   ├── amoledos_port/            移植层：界面运行时、15 个应用、7 个表盘
│   ├── fs/                       文件系统服务层（卷/目录/文件/路径/内存/自检/字库）
│   ├── sd_spi/                   SD 卡与屏的总线驱动（共用 SPI0）
│   ├── src/                      显示与触摸驱动、上位机协议、抓屏
│   ├── sd_assets/                SD 卡上要放什么（含现成字库）
│   ├── third_party/              随工程走的两个组件：fatfs、inflate
│   └── tools/                    诊断与验证脚本（Python）
├── sdk_config/                 要追加到 SDK 的 LVGL 开关清单
├── host_tools/                 在 PC 上跑界面、出截图
└── docs/                       文档

软件架构

依赖方向自上而下，单向：

amoledos_port/    界面层 —— 上游 UI 运行时、15 个应用、7 个表盘
      ↓  aos_hal_*（屏幕 / 偏好 / 网络 / 蓝牙 / 字体 / 播放器）
fs/               服务层 —— 卷 / 目录 / 文件 / 路径 / 内存 / 自检，不碰 LVGL
      ↓  disk_read / disk_write
sd_spi/           驱动层 —— SD 卡与屏共用 SPI0，负责总线仲裁
      ↓  uapi_spi_* / uapi_i2c_* / uapi_gpio_*
WS63 SDK          LiteOS、外设驱动、LVGL

换平台时重写的只有 amoledos_port/ws63_adapter.c 与板级那几个文件：界面层从上游原样搬来，服务层与驱动层不含上游代码。

分层约束可以用命令检验（两条都应无输出）：

cd waveshare_2inch_amoledos
grep -rn "uapi_" amoledos_port/aos_app_*.c
grep -rnE '\b(FATFS|FIL|f_open)\b' amoledos_port/aos_app_files.c

一条数据走完全程的路径（以“打开 SD 卡上的一张图片”为例）、以及各处刻意的设计取舍，见 docs/Architecture.md。

这些数字是怎么来的

这个仓库里的注释和文档，解释“为什么”多于“是什么”，而且很多记的是量出来的东西，不是推断的。举几例：

• MISO 为什么不能用 GPIO11：不是“不推荐”，是 GPIO9（HW_ID[1]）与 GPIO11（HW_ID[2]）同时为高会进下载模式——模块上的电平转换芯片会把 MISO 拉高，于是接上去等于按住板子不让它启动。现象是“烧录成功但板子不跑”。
• SPI 速率为什么是 8 MHz：20 MHz 在杜邦线上能挂载，但读全部失败。这是信号完整性，不是配置问题——换更短的线或做板会不一样。
• 抓屏为什么要分条：整屏快照要 240×320×2 = 153600 字节连续堆，而这块板子实测最大连续块只有约 112 KB。所以抓屏走镜像通道，让像素顺着 flush 的脏矩形分条出来（flush 块 240×32 = 15 KB 原始像素，镜像再按 16 行一条编码，RLE 后单包不超过 960 字节）。
• 48 号字为什么只有 53 个字形：它只用来显示数字和单位，裁剪后位图池从 216.7 KB 降到 21.8 KB——而固件总余量只有 224 KB。
• 上游的 AOS_BSS_PSRAM 在这里展开为空：那是把大块静态数据放进 PSRAM 的标记，本平台没有 PSRAM。这类差异最容易漏——代码能编过，内存水位却不一样。

文档

docs/ 下的文档分五层，越往下越贴近代码：L1 讲这个项目是什么，L2 讲每个模块，L3 讲契约，L4 讲运行时，L5 讲状态机。写文档的规则见 docs/DocStyle.md。

依赖

许可证

本移植层的代码遵循上游 AmoledOS 的 MIT 许可证，见 LICENSE 与 LICENSE.AmoledOS。

第三方库各自遵循其原始许可证：LVGL（MIT）、FatFs（FatFs License）、cJSON（MIT）、inflate、字体（见 fonts/LICENSE）。SD 卡上的字库从 Noto Sans SC 渲染（SIL OFL 1.1）。

致谢

• AmoledOS —— 界面运行时与大部分应用的来源，MIT。这个项目做的是把它从一个平台搬到另一个平台
• 微雪电子 —— 2 寸电容触摸屏及其驱动参考资料

维护：海星社区
