LittleFS Shell

概述

本示例提供一个通过WS63 UART0 的命令行交互界面来操作 LittleFS 文件系统。类似于 Linux Shell，支持 21+ 个文件系统命令，可以实时操作文件和目录。

食用方法1.

如果不想自己操作这么多步骤，可以从GitCode上拉取我修改好的SDK。

GitCode仓库链接：https://gitcode.com/hinearlink/fbb_ws63

食用方法2.

你可以更直接，下载我编译好的固件直接烧录使用。

站内固件链接：https://hinearlink.com/firmware/littlefs-shell

食用方法3.

• 将little_lfs.patch复制到fbb_ws63根目录，执行git apply little_lfs.patch
• 把littlefs_test和littlefs_shell两个sample复制到fbb_ws63\src\application\samples\peripheral
• 编译、烧录

食用方法4.

按照下方【SDK 配置说明】自己动手操作。

项目结构

littlefs_shell/
├── inc/                          # 头文件目录
│   ├── shell_uart.h             # UART 接口定义
│   ├── shell_utils.h            # 工具函数定义
│   └── shell_commands.h         # 命令处理函数定义
├── src/                          # 源文件目录
│   ├── littlefs_shell_main.c    # 主程序入口
│   ├── shell_uart.c             # UART 通信实现
│   ├── shell_utils.c            # 工具函数实现
│   └── shell_commands.c         # 命令处理实现
├── CMakeLists.txt               # 编译配置
└── README.md                    # 本文档

模块说明：

• shell_uart: 负责 UART 初始化、数据收发、命令缓冲管理
• shell_utils: 提供路径处理、状态管理等工具函数
• shell_commands: 实现所有文件系统命令的处理逻辑
• littlefs_shell_main: 主任务循环，协调各模块工作

硬件连接

Shell 模式使用 UART0 进行命令交互：

连接方式：

• 使用 USB 转 TTL 串口模块连接到 UART0
• 波特率：115200
• 数据位：8
• 停止位：1
• 校验位：无

注意：UART0 与系统调试串口（UART2）是独立的，需要单独连接串口模块。

---

SDK 配置说明

步骤 0：复制 Demo 代码到 SDK

将 littlefs_shell 文件夹复制到 SDK 的 application/samples/peripheral/ 目录下：

application/samples/peripheral/
├── littlefs_shell/          <-- 复制到这里
│   ├── inc/
│   ├── src/
│   ├── CMakeLists.txt
│   ├── Kconfig
│   └── README.md
├── gpio/
├── i2c/
├── ...

注意：确保 littlefs_shell 文件夹包含以下文件：

• CMakeLists.txt - 编译配置
• Kconfig - menuconfig 配置选项
• inc/ 目录 - 头文件
• src/ 目录 - 源文件

步骤 1：添加案例配置文件

需要在 application/samples/peripheral/ 目录下的 Kconfig 和 CMakeLists.txt 中注册本 Demo。

1.1 修改 Kconfig

编辑 application/samples/peripheral/Kconfig，在文件末尾（最后一个 endif 之前）添加：

config SAMPLE_SUPPORT_LITTLEFS_SHELL
    bool
    prompt "Support LittleFS Shell (UART Command Line)."
    default n
    depends on ENABLE_PERIPHERAL_SAMPLE
    select MIDDLEWARE_SUPPORT_LFS
    help
        This option means support LittleFS Shell Demo.
        This demo provides a command-line interface via UART0 to operate LittleFS.
        Supports 21+ commands including ls, cat, write, rm, mkdir, etc.

1.2 修改 CMakeLists.txt

编辑 application/samples/peripheral/CMakeLists.txt，在 set(SOURCES "${SOURCES}" PARENT_SCOPE) 之前添加：

if(DEFINED CONFIG_SAMPLE_SUPPORT_LITTLEFS_SHELL)
    add_subdirectory_if_exist(littlefs_shell)
endif()

注意：文件末尾如有 set(PUBLIC_HEADER "${PUBLIC_HEADER}" PARENT_SCOPE) 则忽略，如果没有则添加。

步骤 2：扩展 LittleFS 适配层 API（重要！）

本 Shell Demo 使用了四个原生 SDK 未提供的文件系统函数，需要手动添加到 LittleFS 适配层。

需要添加的函数：

• fs_adapt_dir_open - 打开目录
• fs_adapt_dir_read - 读取目录条目
• fs_adapt_dir_close - 关闭目录
• fs_adapt_rename - 重命名/移动文件

2.1 修改头文件

编辑 middleware/chips/ws63/littlefs/littlefs_adapt.h，在 fs_adapt_mkdir 声明后添加：

int fs_adapt_mkdir(const char *path);

// ===== 新增目录操作和重命名函数 =====
int fs_adapt_dir_open(const char *path, void **dir_handle);

int fs_adapt_dir_read(void *dir_handle, char *name, int name_size, int *type);

int fs_adapt_dir_close(void *dir_handle);

int fs_adapt_rename(const char *oldpath, const char *newpath);
// ===== 新增结束 =====

void lfs_test(void);

2.2 修改源文件

编辑 middleware/chips/ws63/littlefs/littlefs_adapt.c，在文件最后一行 #endif 之前（即 #ifdef CONFIG_LFS_SUPPORT_POSIX ... #endif 块之前，也就是第 463行 ）添加以下实现。

具体位置：找到 lfs_test(void) 函数，在其后面、#ifdef CONFIG_LFS_SUPPORT_POSIX 之前添加：

int fsync(int fd)
{
    return fs_adapt_sync(fd);
}

// ===== 新增目录操作函数 =====
int fs_adapt_dir_open(const char *path, void **dir_handle)
{
    if (path == NULL || dir_handle == NULL) {
        return -1;
    }

    lfs_dir_t *dir = (lfs_dir_t *)malloc(sizeof(lfs_dir_t));
    if (dir == NULL) {
        lfs_debug_print_error("dir malloc failed\r\n");
        return -1;
    }

    const char *name = path;
    if (name[0] == '/' && name[1] == 0) {
        name = lfs_root_path;
    } else if (name[0] == '/') {
        name++;
    }

    int ret = lfs_dir_open(&g_lfs, dir, name);
    if (ret < LFS_ERR_OK) {
        lfs_debug_print_error("lfs_dir_open failed, ret = %d, path = %s\r\n", ret, path);
        free(dir);
        return -1;
    }

    *dir_handle = dir;
    return 0;
}

int fs_adapt_dir_read(void *dir_handle, char *name, int name_size, int *type)
{
    if (dir_handle == NULL || name == NULL || type == NULL) {
        return -1;
    }

    struct lfs_info info;
    int ret = lfs_dir_read(&g_lfs, (lfs_dir_t *)dir_handle, &info);
    if (ret <= 0) {
        return ret;  // 0 = end of directory, <0 = error
    }

    // Copy name
    int len = strlen(info.name);
    if (len >= name_size) {
        len = name_size - 1;
    }
    strncpy_s(name, name_size, info.name, len);
    name[len] = '\0';

    // Set type: 1 = file, 2 = directory
    *type = (info.type == LFS_TYPE_DIR) ? 2 : 1;

    return 1;  // Success
}

int fs_adapt_dir_close(void *dir_handle)
{
    if (dir_handle == NULL) {
        return -1;
    }

    int ret = lfs_dir_close(&g_lfs, (lfs_dir_t *)dir_handle);
    free(dir_handle);

    if (ret < LFS_ERR_OK) {
        lfs_debug_print_error("lfs_dir_close failed, ret = %d\r\n", ret);
        return -1;
    }

    return 0;
}

int fs_adapt_rename(const char *oldpath, const char *newpath)
{
    if (oldpath == NULL || newpath == NULL) {
        return -1;
    }

    int ret = lfs_rename(&g_lfs, oldpath, newpath);
    if (ret < LFS_ERR_OK) {
        lfs_debug_print_error("lfs_rename failed, ret = %d\r\n", ret);
        return -1;
    }

    return 0;
}
// ===== 新增结束 =====

#endif

步骤 3：注册 LittleFS 组件到编译系统

编辑 build/config/target_config/ws63/config.py，在 ws63-liteos-app 的 ram_component 列表中添加：

'ram_component': [
    # ... 其他组件 ... 记得在"mqtt"后边加一个英文逗号','
    "little_fs",              # LittleFS 源码库
    "littlefs_adapt_ws63"     # LittleFS 适配层
],

步骤 4：关闭系统周期打印（推荐）

系统默认会周期性打印内存信息，会干扰 Shell 的视觉交互。建议注释掉 application/ws63/ws63_liteos_application/main.c 第 256-258 行：

// 注释以下三行以关闭周期性系统信息打印
//PRINT("[SYS INFO] mem: used:%u, free:%u; log: drop/all[%u/%u], at_recv %u.\r\n", status.uwTotalUsedSize,
//    status.uwTotalFreeSize, log_get_missed_messages_count(), log_get_all_messages_count(),
//    at_uart_get_rcv_cnt());

步骤 5：在 menuconfig 中启用 LittleFS 文件系统

使用 menuconfig 配置：

python build.py ws63-liteos-app menuconfig

配置路径：

Middleware Configuration
  └─> File System Configuration
      └─> [*] Support LITTLE_FS

说明：这一步启用 LittleFS 文件系统的核心功能，是运行本 Demo 的前提条件。

步骤 6：启用 Demo

使用 menuconfig 配置：

python build.py ws63-liteos-app menuconfig

配置路径：

Application Configuration
  └─> Peripheral Sample Configuration
      └─> [*] Support LittleFS Shell (UART Command Line).

步骤 7：编译

python build.py ws63-liteos-app

常见编译错误

错误：implicit declaration of function 'fs_adapt_dir_open'

error: implicit declaration of function 'fs_adapt_dir_open'; did you mean 'fs_adapt_open'?
error: implicit declaration of function 'fs_adapt_dir_close'; did you mean 'fs_adapt_close'?
error: implicit declaration of function 'fs_adapt_dir_read'; did you mean 'fs_adapt_read'?
error: implicit declaration of function 'fs_adapt_rename'; did you mean 'fs_adapt_read'?

原因：纯净 SDK 的 LittleFS 适配层不包含目录遍历和重命名函数。

解决方法：按照上述「步骤 2：扩展 LittleFS 适配层 API」添加四个函数的声明和实现。

---

可用命令（共 21 个）

文件系统管理

导航命令

文件操作

目录操作

信息查询

实用工具

---

使用示例

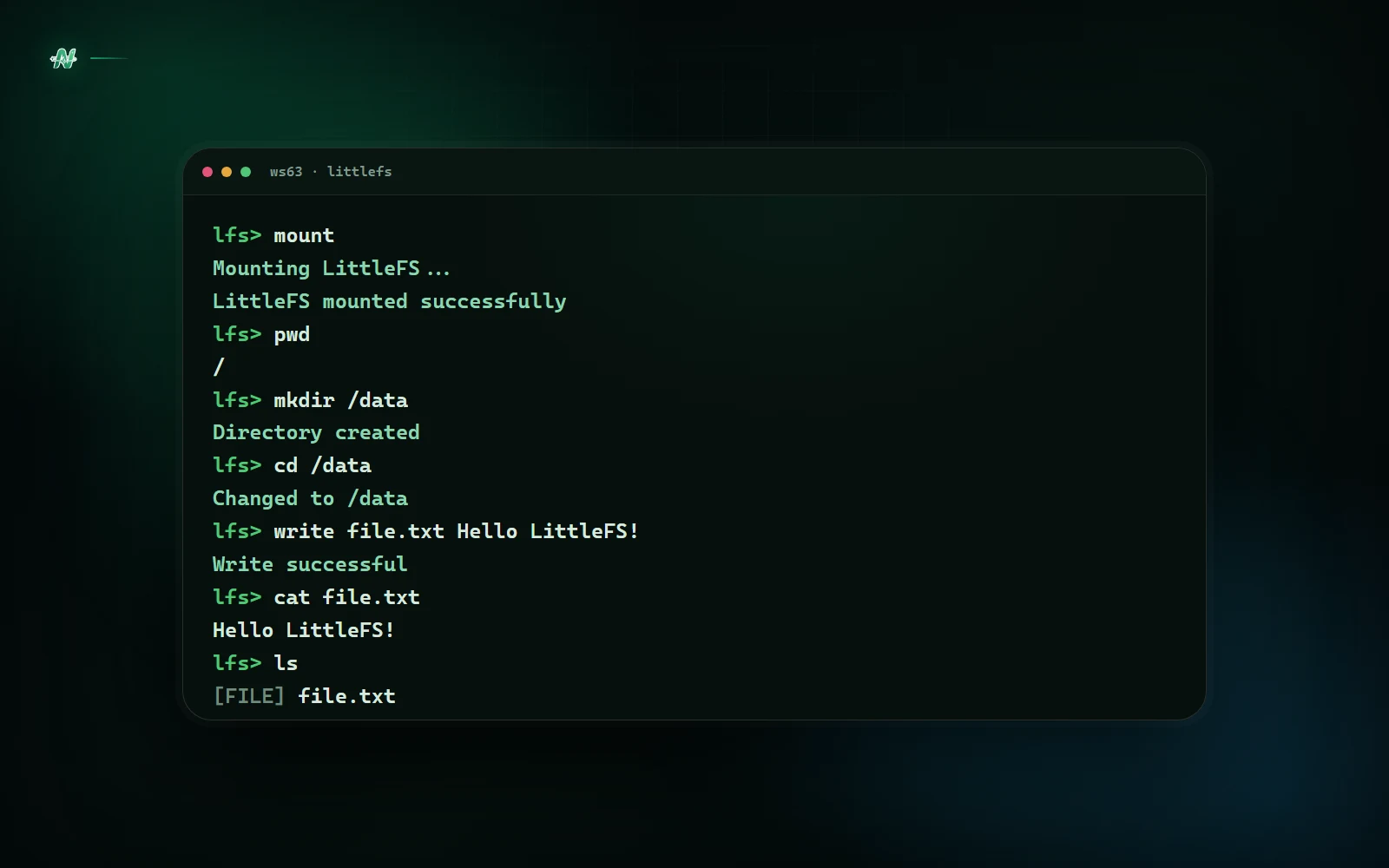

基础操作示例

========================================
  LittleFS Shell for WS63
========================================
Type 'help' for available commands
lfs> mount
Mounting LittleFS...
LittleFS mounted successfully

lfs> pwd
/

lfs> mkdir /data
Directory created

lfs> cd /data
Changed to /data

lfs> pwd
/data

lfs> write file.txt Hello LittleFS!
Write successful

lfs> cat file.txt
File content:
Hello LittleFS!

lfs> stat file.txt
File: file.txt
Size: 15 bytes

lfs> ls
Directory: /data
  [FILE] file.txt

lfs> cd /
Changed to /

lfs> tree
Tree: /
[DIR]  data
  [FILE] file.txt

高级操作示例

lfs> write /test.txt Line1
Write successful

lfs> append /test.txt Line2
Append successful

lfs> cat /test.txt
File content:
Line1Line2

lfs> cp /test.txt /backup.txt
Copied 10 bytes

lfs> mv /backup.txt /test_backup.txt
File moved/renamed

lfs> ls /
Directory: /
  [DIR]  data
  [FILE] test.txt
  [FILE] test_backup.txt

lfs> hexdump /test.txt
00000000: 4c 69 6e 65 31 4c 69 6e  65 32                   |Line1Line2|

lfs> rm /test.txt
File deleted

lfs> rm /data/file.txt
File deleted

lfs> rmdir /data
Directory removed

lfs> echo Test message
Test message

lfs> clear
(清屏)

lfs> unmount
Unmounting LittleFS...
LittleFS unmounted

---

删除操作说明

rm 命令支持三种用法：

1. 删除单个文件：rm <file>

   • 示例：rm /test.txt
   • 只能删除文件，不能删除目录

2. 递归删除目录：rm -r <dir>

   • 示例：rm -r /data
   • 删除目录及其所有内容（包括子目录和文件）
   • 谨慎使用，无法恢复

3. 删除当前目录所有文件：rm *

   • 示例：rm *
   • 只删除当前目录下的文件，不删除子目录
   • 不会删除 . 和 ..
   • 显示删除的文件数量

---

Shell 模式特点

1. 完整的文件系统操作：支持 21 个常用命令，覆盖所有基本文件操作
2. 目录导航：支持 cd、pwd，可以像 Linux Shell 一样操作
3. 相对路径和绝对路径：智能路径处理，支持两种路径格式
4. 目录树显示：tree 命令递归显示完整目录结构
5. 十六进制查看：hexdump 命令查看二进制文件内容
6. 文件复制和移动：cp 和 mv 命令支持文件管理
7. 交互式操作：通过串口终端手动输入命令
8. 实时反馈：每个操作都有即时的成功/失败提示
9. 灵活测试：可以自由组合各种文件操作
10. 调试友好：方便验证文件系统功能和排查问题

---

注意事项

1. 必须先挂载：使用文件操作命令前必须先执行 mount

2. 关闭系统周期打印（推荐）：系统默认会周期性打印内存信息，会干扰 Shell 交互。建议注释掉 application/ws63/ws63_liteos_application/main.c 第 256-258 行：

   // 注释以下三行以关闭周期性系统信息打印
   //PRINT("[SYS INFO] mem: used:%u, free:%u; log: drop/all[%u/%u], at_recv %u.\r\n", status.uwTotalUsedSize,
   //    status.uwTotalFreeSize, log_get_missed_messages_count(), log_get_all_messages_count(),
   //    at_uart_get_rcv_cnt());


3. 路径格式：

   • 绝对路径：以 / 开头，如 /test.txt
   • 相对路径：相对于当前目录，如 file.txt 或 subdir/file.txt

4. 当前目录：使用 cd 切换目录后，相对路径基于当前目录

5. 数据限制：单次写入数据不超过 512 字节

6. 命令长度：命令总长度不超过 128 字符

7. 退格支持：支持使用退格键（Backspace）修改输入

8. 目录删除：

   • rmdir 只能删除空目录
   • rm -r 可以递归删除非空目录
   • rm * 只删除文件，不删除目录

9. 清屏功能：clear 命令需要终端支持 VT100 控制码

10. 删除操作不可恢复：删除的文件无法恢复，请谨慎操作

---

相关文档

• LittleFS官方文档：https://docs.hisilicon.com/repos/fbb_ws63/zh-CN/master/software/%E6%96%87%E4%BB%B6%E7%B3%BB%E7%BB%9F%20%E4%BD%BF%E7%94%A8%E6%8C%87%E5%8D%97/index.html
• WS63 Flash分区配置：build/config/target_config/ws63/param_sector/param_sector.json
• WS63 SFC驱动文档：https://docs.hisilicon.com/repos/fbb_ws63/zh-CN/master/software/%E8%AE%BE%E5%A4%87%E9%A9%B1%E5%8A%A8%20%E5%BC%80%E5%8F%91%E6%8C%87%E5%8D%97/%E8%AE%BE%E5%A4%87%E9%A9%B1%E5%8A%A8%20%E5%BC%80%E5%8F%91%E6%8C%87%E5%8D%97.html#sfc

---

作者: GaoXiaolong

邮箱: gaoxiaolon@gmail.com

日期: 2025.12.12
